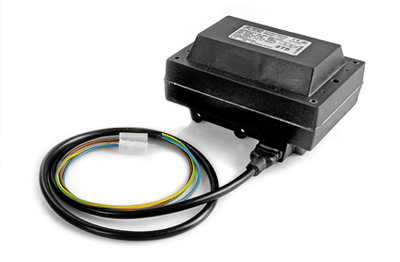

Высоковольтный трансформатор — как проверить его работоспособность.

Перед запуском тестирования убедитесь, что источник питания отключен, а все соединения безопасны. Использование прибора без предварительной диагностики может привести к выходу его из строя или поражению электрическим током.

Первым этапом станет визуальный осмотр. Обратите внимание на корпус – следы нагара, трещины или подтёки масла могут свидетельствовать о перегреве или внутренних повреждениях. Проверьте состояние изоляции обмоток и соединительных клемм.

Затем измерьте ток холостого хода. Подключите устройство к сети и зафиксируйте потребляемую мощность. Если ток превышает норму, возможно наличие короткого замыкания или проблем с магнитопроводом.

Завершающим шагом станет тест под нагрузкой. Подключите согласованную нагрузку и проконтролируйте выходные параметры. Недостаточное напряжение или перегрев указывают на проблемы с намоткой или материалами сердечника.

Облако тегов

Диагностика	Измерения	Электротехника	Ток	Напряжение
Омметр	Испытания	Обмотка	Электроника	Сопротивление

Методы диагностики межвитковых замыканий

Для обнаружения замыканий внутри обмотки используют метод импульсного напряжения. На вход подается короткий импульс, а на выходе фиксируется отклик. Отклонение формы волны от эталонного сигнала указывает на повреждение изоляции между витками.

Анализ частотного отклика

Изменение индуктивности при межвитковом пробое влияет на частотные характеристики. Методика FRA (Frequency Response Analysis) выявляет аномалии, сравнивая спектры исправного и тестируемого образца.

Тепловизионное обследование

Замыкания между витками приводят к локальному перегреву. Съемка инфракрасной камерой выявляет участки с повышенной температурой, позволяя определить зону повреждения без разборки.

Дополнительно применяется метод вибродиагностики. Колебания изменяются из-за электромагнитных сил в зоне дефекта, что фиксируется датчиками ускорения.

Облако тегов

Импульсное тестирование	Частотный отклик	Тепловизор	Вибродиагностика	Изоляция
Электромагнитные силы	Спектральный анализ	Диагностика обмоток	Индуктивность	Анализ температур

Измерение сопротивления обмоток и его интерпретация

Для точного измерения сопротивления обмоток используйте миллиомметр с разрешением не хуже 0,1 мОм. Перед тестированием отключите объект от сети и убедитесь, что он полностью разряжен.

Методика проведения измерений

Анализ полученных данных

Разница между фазами не должна превышать 2-3% для симметричных обмоток. Если отклонение больше, возможны межвитковые замыкания, нарушения в соединениях или деградация изоляции. Повышенное сопротивление указывает на обрывы или ослабленные контакты, снижение – на локальные перегревы или короткие замыкания.

Облако тегов

Сопротивление	Обмотки	Диагностика	Миллиомметр	Изоляция
Температура	Контакты	Измерения	Нормы	Анализ

Анализ качества изоляции и поиск повреждений

Диэлектрические потери определяют состояние изоляционного слоя. Измерение тангенса угла диэлектрических потерь (tgδ) при номинальном напряжении выявляет скрытые дефекты. Значение tgδ, превышающее 0,5% при 20°C, сигнализирует о деградации изоляции.

Контроль сопротивления обмоток выполняется мегомметром. При снижении сопротивления ниже паспортных значений требуется высушивание или замена изоляционного слоя.

Локализация дефектов

Использование частичных разрядов (ЧР) помогает определить поврежденные зоны. Приборы регистрации ЧР фиксируют импульсы в диапазоне 10–500 МГц. Увеличение уровня ЧР выше 100 пК свидетельствует о пробоях.

Тепловизионный анализ выявляет перегрев обмоток и контактных соединений. Температурное превышение более чем на 10°C относительно других элементов – индикатор аномальных потерь энергии.

Газовый анализ

Хроматографический метод определяет состав растворенных газов в масле. Повышенное содержание водорода (H₂ > 150 ppm) и ацетилена (C₂H₂ > 5 ppm) указывает на разряды, а рост концентрации этана (C₂H₆ > 35 ppm) – на перегрев меди.
