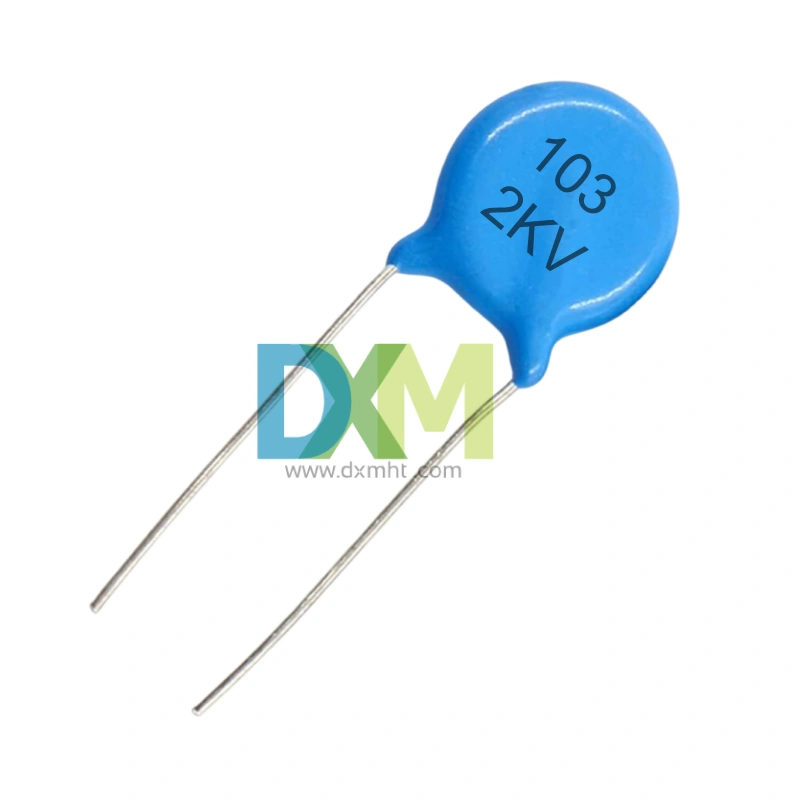

Конденсатор высоковольтный — выбор и замена.

При перегреве, пробое или потере ёмкости критически важно заменить компонент на аналогичный или более устойчивый к нагрузкам. Перед покупкой измерьте напряжение, ёмкость и габариты. Важно учитывать рабочую температуру и класс изоляции.

Подбирайте деталь с запасом по напряжению, чтобы избежать пробоя. Например, если в схеме используется узел на 450 В, лучше взять вариант на 500 В или выше. Для импульсных устройств предпочтительны модели с низким ESR (эквивалентным последовательным сопротивлением).

Монтаж требует осторожности: сначала разрядите старый элемент через резистор 1–10 кОм. Выбирая припой, отдавайте предпочтение свинцово-оловянным сплавам с флюсом. Если контактные площадки повреждены, используйте перемычки из медной проволоки.

Облако тегов

Электроника	Ремонт	Электротехника	Радиодетали	Диагностика
Конденсаторы	Напряжение	Пайка	Электробезопасность	Импульсные цепи

Как определить параметры и совместимость

Номинальное напряжение указывается на корпусе и должно превышать рабочее в цепи минимум на 30%. Запас прочности предотвратит пробой и увеличит срок службы.

Емкость подбирается в соответствии со схемой. Отклонение в пределах ±10% допустимо, но большие расхождения изменят характеристики устройства.

Рабочая температура важна для долговечности. Если оригинальный элемент имел диапазон -40…+85°C, то аналог не должен уступать.

Тип диэлектрика определяет потери и устойчивость к перегрузкам. Керамика, пленка или бумага выбираются в зависимости от применения.

Габариты должны соответствовать монтажному пространству. Увеличенные размеры могут мешать установке или нарушать теплоотвод.

Облако тегов

Номинальное напряжение	Емкость	Рабочая температура	Тип диэлектрика	Габариты
Совместимость	Диэлектрик	Электрические характеристики	Параметры

Способы безопасного разряда перед обслуживанием

Использование лампы накаливания

Лампочка на 220 В и 40-100 Вт, подключенная через изолированные провода, позволит безопасно рассеять заряд. После касания контактами напряжение снизится в течение нескольких секунд.

Короткое замыкание через изолированный инструмент

Допустимо только для малых емкостей. Используйте отвертку с изолированной рукояткой, но учитывайте, что этот метод может вызвать искру и механическое повреждение контактов.

Контрольный замер напряжения всегда обязателен после любого способа разряда. Используйте мультиметр, убедитесь, что остаточное напряжение не превышает 1 В.

Облако тегов

Разряд	Электробезопасность	Резистор	Лампа накаливания	Контроль напряжения
Мультиметр	Короткое замыкание	Искрогашение	Электроника	Безопасность

Порядок демонтажа и установки нового элемента

Отключение питания. Перед началом работ обесточьте оборудование и разрядите цепь. Используйте мультиметр для проверки отсутствия напряжения.

Подготовка контактов. Очистите места соединений от окислов и нагара. Если требуется, замените изношенные провода и изоляцию.

Монтаж нового узла

Выбор ориентации. Установите компонент в том же положении, что и предыдущий. Учтите полярность, если она критична.

Надежное крепление. Закрепите деталь, не допуская перекосов. Затяните винты, избегая чрезмерного усилия, чтобы не повредить корпус.

Подключение и тестирование

Присоединение проводов. Подключите контакты в правильной последовательности. Применяйте термоусадку или изоленту при необходимости.

Проверка работы. Подайте питание и измерьте параметры схемы. Убедитесь в отсутствии нагрева, искрения и посторонних шумов.
